コンテナの強度解析
コンテナを設置してご利用いただく際は、必ずその設置現場に合わせた耐震動、耐風速、耐積雪の計算が重要です。
当社は、導入される設置場所の情報を調査し、その土地における自然環境に適した固定方法を計算より検討いたします。
3Dモデルによる耐風速シミュレーション計算
![全体変形コンター図(変形倍率:10倍)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i0020312d6841c2e5/version/1605672141/image.jpg)
![全体変形コンター図(変形倍率:10倍)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i7b0b3898b214e8fc/version/1605672292/image.jpg)
![プレート部・Von-Misesu応カコンター図(変形倍率:10倍)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i60fd814269cdeb7b/version/1605672220/image.jpg)
![プレート部・Von-Misesu応カコンター図(変形倍率:10倍)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i834352237a377189/version/1605672328/image.jpg)

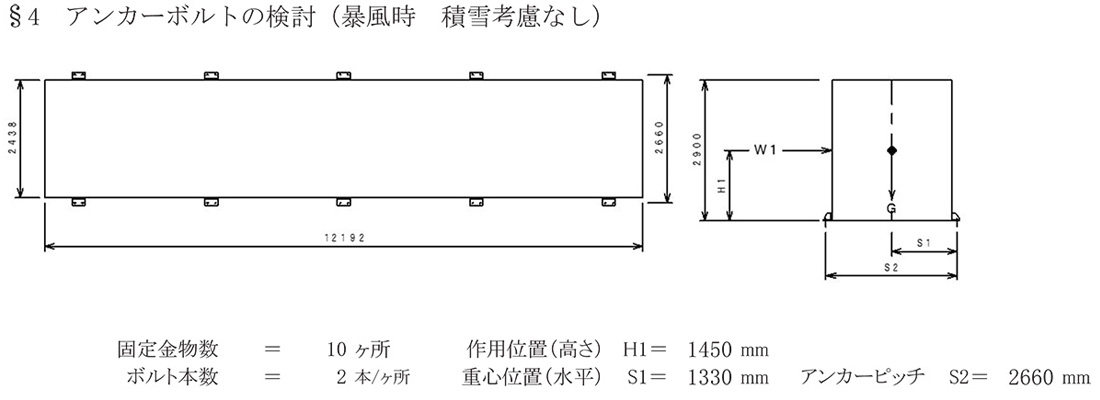

地震におけるアンカーボルトのせん断、引抜力計算によるアンカー種類の情報提供
今回モデル化は、
支柱:Beam要素
プレート:Shell要素
但し、波板形状は、Shell要素をオフセットで表裏側へ移動させる事により疑似的にモデル化しました。
で行い、リア側のドアーについてはモデル化の対象側としました。
モデル規模
- 総節点数:11,127
- 総要素数:14,180
-
- Beam要素:3,084
- Shell要素:11,076
- 剛体要素:20
- (アンカーボルト部)
全体モデル図
![](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/ia8430c3df75c6fce/version/1605674007/image.jpg)
![全体Beamモデル図(断面可視化表示)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/ie9e84acedf7cf8dd/version/1605674142/image.jpg)
![プレート部・Von-Misesu応カコンター図(変形倍率:10倍)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i9212bd28ca25e974/version/1605674684/image.jpg)
![フレーム部・軸応力-曲げ応力の最大値ダイアグラム図 (変形倍率:10倍)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i62a070749b33cf69/version/1605674790/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i45ca3790720e1f6a/version/1605674033/image.jpg)
![Beamモデル図(断面可視化表示)フロント拡大部](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i40dd2f26d5a6e8e8/version/1605674127/image.jpg)
![プレート部・Von-Misesu応カコンター図 (変形倍率:10倍)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i0cad901e9f688561/version/1605675008/image.jpg)
![フレーム部・軸応力-曲げ応力の最小値ダイアグラム図 (変形倍率:10倍)](https://image.jimcdn.com/app/cms/image/transf/dimension=319x10000:format=jpg/path/s89ee66fdccceeac9/image/i0a0dec04b557b517/version/1605674843/image.jpg)
Web:JIS規格、鋼板、鋼材、縞鋼版データを参照
名称:一般構造用圧延鋼材:G3105
構造用(棒鋼・形鋼・鋼板・鋼帯):機械的性質/比重 | ||||
種類/記号 |
引張り強さ N/mm2 |
降伏点比重 | 比重 | |
厚さ | N/mm2 | |||
SS330 | 330~430 | 16以下 | 205以上 | 7.85 |
16以上40以下 | 195以上 | |||
40以上 | 175以上 | |||
SS440 | 400~510 | 16以下 | 245以上 | |
16以上40以下 | 235以上 | |||
40以上 | 215以上 | |||
SS490 | 490~610 | 16以下 | 285以上 | |
16以上40以下 | 275以上 | |||
40以上 | 255以上 |
名称: 高耐候性圧延鋼材:G3125
種類/記号 |
引張り強さ N/mm2 |
降伏点比重 | 比重 | |
厚さ | N/mm2 | |||
SPA-H | 480以上 | 6以下(鋼板、鋼帯) | 345以上 | 7.85 |
490以上 |
形鋼 6以下(鋼板、鋼帯) |
355以上 | ||
SPA-C | 450以上 | ― | 315以上 |
